Kamyonunuz veya Römorkunuz için Satın Almadan Önce Donanım Kitli Kaplamalı Fren Pabuçları Hakkında Ne Bilmelisiniz?

Donanım Kitli Kaplamalı Fren Pabuçlarında Neler Var?

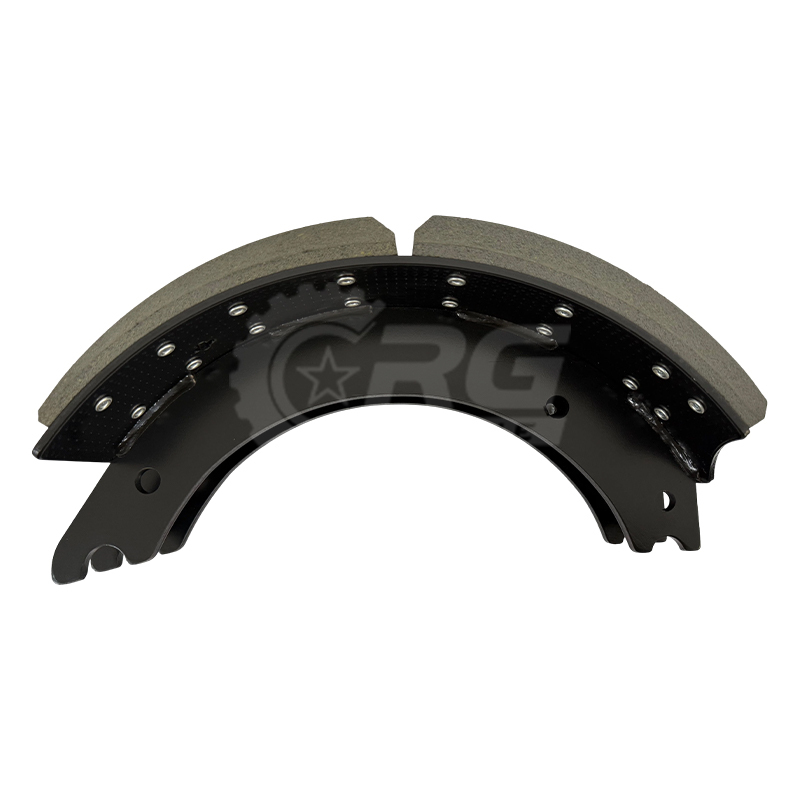

A donanım kitiyle birlikte astarlı fren pabucu Bir teknisyenin kampanalı fren servisini tamamlamak için ihtiyaç duyduğu her şeyi tek bir pakette toplar; ayrı yay veya pim aramanıza gerek kalmaz. Kit, önceden astarlanmış iki fren pabucu (astar zaten ağa perçinlenmiş) artı söz konusu özel pabuç ve aks konfigürasyonu için boyutlandırılmış uyumlu bir donanım seti ile birlikte gelir.

Donanım seti genellikle şunları içerir:

• Ankraj pimi ve yumuşak çelik burçlar
• Tutucu yayı ve ağır hizmet geri dönüş yayları
• Tırtıllı makara ve makara tutucusu
• Fren tipine özel herhangi bir kam tarafı donanımı (Q Artı, ES, standart)

Astar zaten takılmış olduğundan, eski astarı aktarma veya ayrı bir bağ bulma gibi zaman alan adımı atlamış olursunuz. Bir günde birden fazla aks hizmeti veren filo mağazaları için bu tek SKU yaklaşımı, hem işçilik süresini hem de uyumsuz bileşen riskini azaltır.

Sipariş Vermeden Önce Kontrol Edilmesi Gereken Temel Özellikler

Yanlış kitin sipariş edilmesi kampanalı fren servisinde en yaygın ve en kaçınılabilir hatadır. Üç rakam kararı yönlendiriyor:

1. Fren çapı ve genişliği — Çoğu ağır hizmet kamyonu uygulaması 15" × 4" veya 16,5" × 7" konfigürasyonlarında çalışır. Her şeyden önce tambur çapınızı doğrulayın.
2. Aks ağırlık derecesi — Kitler, çoğunlukla 20.000 lb veya 23.000 lb olmak üzere astar ağırlık kapasitesine göre derecelendirilir. Bir aks seti boyunca oranların karıştırılması, eşit olmayan aşınma ve dengesiz durdurma kuvveti oluşturur.
3. FMSI numarası — Sürtünme Malzemeleri Standartları Enstitüsü numarası, ayakkabı geometrisini benzersiz bir şekilde tanımlar. Özellikle aynı araçta birden fazla OEM donanımıyla çalışırken, sipariş vermeden önce OE parça numaranızı FMSI ile çapraz referanslayın.

Geometrinin ötesinde fren tipi tanımına da dikkat edin. Q Plus, ES (Eaton standardı) ve standart kam konfigürasyonları farklı donanım kitleri kullanır; pabuçların kendisi rafta benzer görünebilir ancak donanım o aks konumundaki örümcek ve kam geometrisiyle eşleşmezse doğru şekilde takılmayacaktır.

Fren Tipi Uyumluluğu: Q Plus, ES ve Standart

Ağır hizmet tipi kampanalı frenler evrensel değildir. Kuzey Amerika kamyon taşımacılığındaki en yaygın üç konfigürasyonun her biri, özel bir ayakkabı ve donanım eşleşmesi gerektirir.

Yönlendirme aksı kitleri ek inceleme gerektirir. Direksiyon frenleri çekme olmadan tutarlı, öngörülebilir kuvvet sağlamalıdır; bu nedenle astar bileşiği, pabuç ağ kalınlığı ve donanım yay oranlarının tümü, yalnızca genel bir "çoğuna uyan" eşdeğerini değil, o aks için OE spesifikasyonunu karşılamalıdır.

Donanım Kalitesi Neden Astar Kadar Önemli?

Yıpranmış donanımın üzerine yeni bir astar uygulanması, planlanandan önce arızalanacak bir fren işidir. Donanım, astardan farklı şekilde bozulur; yaylar gerginliğini kaybeder, silindirler düz noktalar oluşturur ve burçlar oval şekilde aşınır - ancak teknisyenler genellikle donanımı gözden kaçırır çünkü astarın yaptığı gibi gözle görülür şekilde çizilmez veya çatlamaz.

Ekonomik ve premium donanım kitleri arasındaki fark birkaç belirli yerde ortaya çıkıyor:

• Geri dönüş yayları — 1 milyon döngüye sahip ağır hizmet yayları, astarın ömrü boyunca ayakkabının uygun şekilde geri çekilmesini sağlar. Bütçe yayları, astar aşınma sınırlarına ulaşmadan çok önce yorulabilir, bu da sürtünmeye, ısı birikmesine ve erken arızaya neden olabilir.
• Silindirler — Isıl işlem görmüş çinko kromat kaplı silindirler ıslak ve tuzlu yol ortamlarında korozyona karşı dayanıklıdır. Çıplak çelik makaralar çukurlaşır ve sıkışır, kam hareketini bağlar ve frenin zayıflamasına neden olur.
• Burçlar — Paslanmaz çelik veya ağır ölçülü burçlar yük altında ankraj pimi hizalamasını tutar. Yumuşak çelik burçlar hızlı bir şekilde oval şekilde aşınarak ayakkabı hareketine izin vererek dengesiz astar aşınmasını hızlandırır.

Yüksek nem veya kışın yol koşullarında çalışan filolar için, toz kaplamalı yaylar ve korozyona dayanıklı donanım, birinci sınıf bir yükseltme değildir; bunlar, beklenen servis aralıklarına ulaşmanın temelini oluşturur.

OEM Çapraz Referans ve Montaj Doğrulaması

Astarlı ayakkabı kitlerinin çoğu Meritor, Eaton/Dana, Rockwell, Dayton ve Spicer'ın OE parçalarının yerini alacak şekilde tasarlanmıştır. Tek bir kit model numarası genellikle bir dizi OE donanımını kapsar; örneğin, 15"×4" ES tipi bir ön kit Eaton, Meritor ve Spicer parça numaralarının aynı anda yerini alabilir.

Kurulumdan önce donanımı onaylamak için bu referans noktalarını kullanın:

• OE üreticisi parça numarası (orijinal ayakkabı ağına damgalanmıştır)
• FMSI tanımı (OE parça kılavuzunda veya orijinal ambalajında bulunur)
• Aks üreticisi ve modeli (özellikle direksiyon ve çeker aks farklılaşması için)
• Varsa fren örümceği ve kam borusu boyutları

Orijinal ekipman boyut standartlarına göre (aynı web kalınlığı, aynı perçin deseni, aynı astar bileşiği sınıfı) üretilen satış sonrası astarlı ayakkabı kitleri, değişiklik yapılmadan kurulur ve eşdeğer durdurma performansı sunar. Perçin deliği sayısını ve perçin boyutunu doğrulayın Kısmen aşınmış bir pabucu değiştiriyorsanız, astar yüzeyinden gurur duymak yerine perçin yuvasının aynı hizada olmasını sağlamak için tamburu hemen çizebilirsiniz.

Temiz, Uzun Ömürlü Bir Fren İşi için Kurulum Kontrol Listesi

Yüksek kaliteli astarlı bir pabuç kiti bile çevredeki donanım ve tambura aynı servis aralığında müdahale edilmezse düşük performans gösterir. Yeni ayakkabılar giyilmeden önce:

1. Tambur çapını maksimum atma spesifikasyonuna göre ölçün — 15" varillerin çoğu 15,090" ve 16,5" varillerin çoğu 16,620" olarak sınıflandırılır. Atma spesifikasyonundaki veya geçmiş bir tambur, fren ayarlarını tutamaz ve balatanın daha hızlı aşınmasına neden olur.
2. Fren örümceği ve ankraj pimi deliklerini aşınma veya uzama açısından inceleyin. Çapa pimi hareketi 0,010 inçlik boşluğu aşarsa örümceği değiştirin.
3. Yeni silindirleri yerleştirmeden önce kam deliğini temizleyin ve kam borusuna yüksek sıcaklıkta fren yağlayıcı uygulayın — kuru kam teması, fren gürültüsünün ve eşit olmayan balata temasının başlıca nedenidir.
4. Tüm örümcek montaj donanımını spesifikasyona göre sıkın. Gevşek bir örümcek, frenleme yükü altında kayar ve aşınmış ayakkabılarla aynı belirtileri üretir: çekme ve erken aşınma.
5. Kurulumdan sonra doğru itme çubuğu strokunu elde etmek için gevşeklik ayarlayıcıyı ayarlayın. Otomatik bolluk ayarlayıcıların doğrulanması gerekir; pabuç değiştirildikten sonra kendiliğinden doğru şekilde ayarlandığı varsayılmamalıdır.

Astarlı ayakkabılar ve uyumlu donanımdan oluşan eksiksiz bir kit, yorulma geçmişi bilinmeyen bileşenlerin yeniden kullanılmasına ilişkin belirsizliği ortadan kaldırır. Özellikle yönlendirme akslarında ve çok kullanılan çeker akslarda, her servis döngüsüne yeni donanımla başlamak, tutarlı durma mesafeleri elde etmenin ve yol kenarı fren denetimlerini geçmenin en emin yoludur.

Yeni ve Yeniden Üretilmiş Astarlı Ayakkabı Setleri Arasında Seçim Yapma

Yeniden üretilmiş astarlı ayakkabı kitleri, yerine perçinlenmiş yeni astarlı yenilenmiş bir ayakkabı ağı kullanırken, yeni kitler baştan sona yeni damgalanmış bir ağ kullanır. Her iki kategori de çoğu fren konfigürasyonunda mevcuttur ve fiyat farkı önemlidir; yenilenen kitler genellikle yeni eşdeğerlerine göre %20-40 daha az çalışır.

Ayakkabı ağı geometrisi korunduğunda ve reman tesisi OE spesifikasyonuyla aynı sürtünme bileşiği sınıfını uyguladığında Reman sağlam bir seçimdir. Astar malzemesi sınıfını (R sınıfı, birinci sınıf, yüksek yoğunluklu) açıkça belirten kitleri arayın ve ayakkabı kaplama özelliklerini doğrulayın; yeniden yapılanma kitindeki çıplak çelik ağlar daha hızlı paslanır ve yeni bir ağın oluşturmayacağı gerilim çatlakları oluşturabilir.

Yeni kitler, yönlendirmeli akslar, yüksek kilometreli filolarda frenlerin sabit aralıklarla değiştirilmesi ve kampananın ve donanımın da değiştirildiği tüm uygulamalar için anlamlıdır. Yeni bir pabuç ağının artan maliyeti, toplam servis işçiliğine kıyasla küçüktür ve bir sonraki muayene sırasında bir fren şikayeti ortaya çıkarsa, gelecekteki arıza analizinden bir değişkeni çıkarır.
